Виды соединения / стыковки брёвен при строительстве деревянного дома

Насколько тёплым и прочным получится дом, срубленный из брёвен, в значительной степени определяется тем, какой вариант угловой врубки выбран плотниками.

Сегодня все варианты врубки делятся на 2 базовых класса по такому параметру, как наличие, либо отсутствие перепусков. Упомянутым термином обозначаются части бревна, которые на торцах сруба выходят за пределы его контура.

Рубка «в чашу»

Данная технология предусматривает вырубание углов с остатком. Этот вариант является, на сегодня, самым распространённым и имеет значительное количество всевозможных вариаций, как принадлежащих отечественной школе, так и пришедших к нам от зарубежных мастеров.

Существенным недостатком рубки «в чашу» является значительный расход древесины. А главным достоинством можно считать качественную теплоизоляцию углов подобного сруба.

Рубка «в лапу»

В разговорной речи, он часто именуется врубкой без остатка Углы, срубленные «в лапу», требуется облицовывать. В противном случае, они замокают и продуваются.

Возведённые подобным образом (т.е. не имеющие перепусков), срубы обшиваются блок-хаусом, деревянной вагонкой, штукатурятся, облицовываются сэндвич панелями, либо обкладываются кирпичом.

Существующие методы

При рубке дома из бревна неукоснительно соблюдается требование о единой схеме выполнения угловых соединений в здании.  Если брёвна несущих стен рубятся «в чашу», то и межкомнатные перегородки выполняются по данной технологии.

Любой существующий способ можно использовать для рубки жилого дома, а вот срубы под бани, в подавляющем большинстве случаев, «в лапу».

До начала строительства, заказчик и исполнитель определяют лучший вариант. При этом обязательно учитываются:

• Профессионализм плотников, выполняющих заказ;
• Специфика климата в месте строительства;
• С какой интенсивностью планируется использовать дом (сезонное или круглосуточное проживание).

Рубка с остатком (варианты)

Самым простым по технике исполнения считается рубка «в чашу». Хотя в данном классе имеются и весьма сложные технологии.
В заготовленном бревне, по его бокам вырубается пара выемок, каждая из которых выполняется в виде полуцилиндра, а также борозда межвенцовая (в продольном направлении), которая именуется лунным пазом.

Изготавливаются все данные углубления сверху. Это, безусловно, удобно плотнику, но не стенам. Отверстия развёрнуты вверх, поэтому в них достаточно легко проникает атмосферная влага и пыль. Этому способствуют сопряжения, раскрывшиеся, в процессе усушки, и утратившие плотность прилегания. Поэтому данный вариант требует регулярного переконопачивания.

В оцилиндрованном бревне пазы можно выполнить на заводе (включая выемки угловые, при наличии качественной проектной документации). Пилёные брёвна требуется предварительно подготовить:

• Окорить;
• Выполнить сушку;
• Выбрать лунный паз

После осуществления подготовительных операций приступают к рубке чаши.

Простейший вариант чаши, выполненный без замковых элементов, очень плохо хранит тепло. Лучшим вариантом считается узел с присеком. Несмотря на значительное усложнение технологии рубки, полученное качество того стоит.

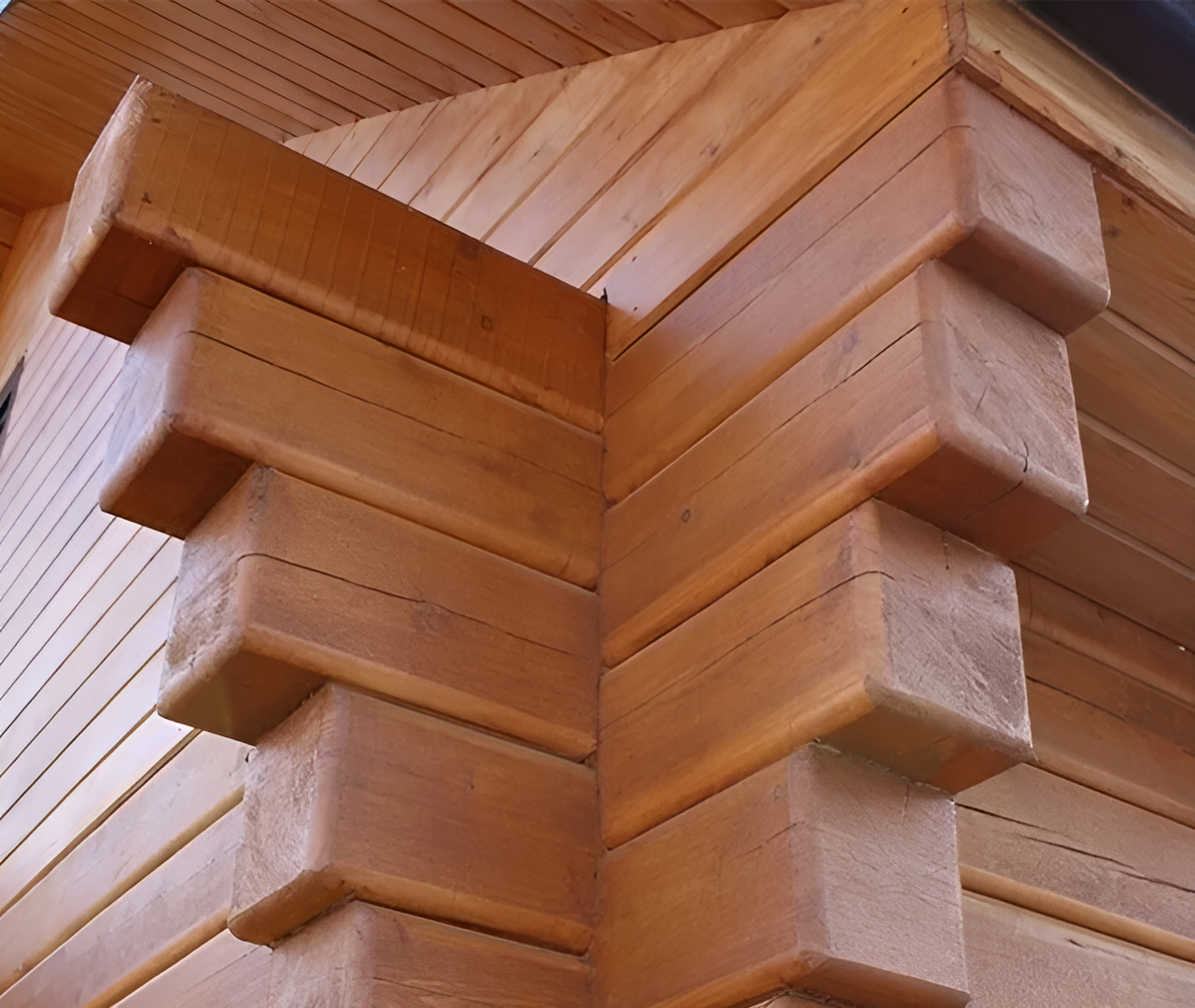

Рубка углов без остатка

Угол, выполненный «в лапу», гораздо холоднее. К тому же, капилляры торцевой части бревна, в подобной версии рубки открыты. Их обязательно следует зашивать.

Этот класс рубки выполняется на лафетах, оцилиндрованном бревне и обычном кругляке, на которых выполняется односторонний вертикальный затёс, именуемый «болваном». Его длина определяется максимальным диаметром применяемых брёвен. А ширина (расстояние между парой затёсов) составляет от 2/3d до ¾ d вершины бревна из используемой партии, которое является самым тонким.

Для снижения продувания углов, лапу дополняют присеком, который вытёсывается внутри угла. Наиболее надёжной технологией является «косая лапа».

Как нельзя выполнять соединения брёвен

Чаще всего, ошибки при соединении брёвен совершаются в продольной стыковки брёвен.

Самая частая ошибка, когда все брёвна уложены в венцы с единым стыком по высоте, что категорически запрещается. Максимум через три состыкованных венца обязательно должно быть положено бревно цельное (по ГОСТ). Практикующие плотники рекомендуют выполнять перевязку через ряд.

Если возводится бревенчатый сруб, одна из сторон которого глухая, стыки прячут в переруб, предусматриваемый специально для указанной цели.

В тех случаях, когда длины стандартного бревна (6м) не хватает, недобросовестные строители просто стыкуют торцами два бревна. Иногда в месте стыка даже не прокладывается утеплитель. В результате, через два – три месяца владелец, принявший объект в подобном состоянии, получает большую щель в стене.

Совершенно недопустим такой вариант, как продольная стыковка брёвен с использованием металлических скоб. Причём, сразу по трём причинам. Недобросовестному исполнителю подобный вариант весьма импонирует, т.к. существенно сокращает сроки выполнения работ. Но, забивая скобу, они:

• наносят точечные повреждения сразу двум брёвнам. Во время усадки и подвижки сруба стальные скобы рвут древесину;
• металл коррозирует и, спустя определённое время, физически разрушается;
• вбитая скоба не обеспечивает жёсткого соединения, а значит брёвна, со временем, начнут перемещаться. Это может привести к серьёзным проблемам (прогибаются стропила, возникают и разрастаются зазоры между прилегающими конструкциями, образуются трещины в обрешётке и т.п.).

Четырьмя наиболее часто применяемыми (и разрешёнными действующими нормативами) соединениями, для продольно укладываемых брёвен, являются:

• с шипом коренным;
• в полдерева;
• на косой замок;
• на шпонках.

Право выбора технологии, в соответствии с которой будет произведено соединение, принадлежит клиенту. Но сделать выбор необходимо на этапе разработки проектной документации, после консультации со специалистом. Наш представитель обязательно задаст этот вопрос клиенту и объяснит плюсы и минусы каждого из возможных вариантов.
